Теплообменник для обогрева баллона горелки

В продолжение поста про готовку на Джетбойле в неидеальных условиях.

Протестировал первый прототип теплообменника. Работает хорошо, через пять минут у выхода из-под пластиковой части температура меди больше 100 градусов. Это и хорошо и плохо. Придётся городить какую-то изоляцию, чтоб не обжечься.

Первая версия теплообменника: 49 г, хлопотно, но надёжно

Вес куска меди — 19 грамм. Вес хомута — 30 грамм. В принципе, можно ничего больше не делать — система отлично работает. Но по-уму, надо заменить хомут стяжкой из липучки, добавить изоляцию для стяжки и изоляцию для рук. Скорее всего то на то и выйдет, т.е. около 50 грамм. Отличный результат по-моему. На выходе из-под корпуса Джетбойла кусок меди разогревается до температуры выше 100 градусов, в нижней части — около 70. Поэтому, хорошо бы сделать какую нибудь защиту от ожёгов.

Сказано — сделано. Вторая версия — с куском полиэтилена и стяжкой из липучки имени верёвки Маммут.

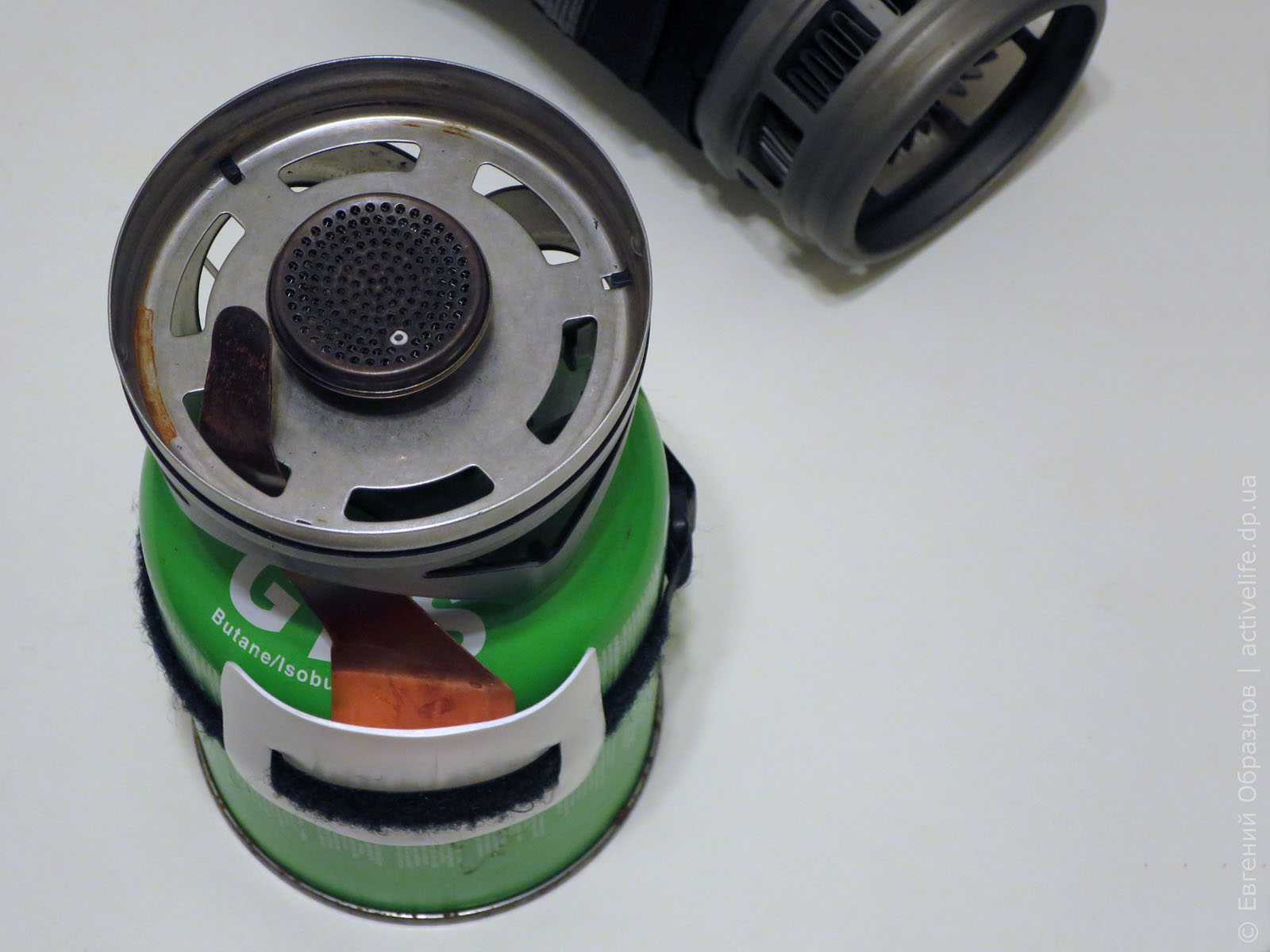

Чтобы работало как надо, кончик меди должен касаться пламени (на фото не идеально)

Через пять минут работы баллон — холодный, бляха — горячая. Температура поверхности полиэтилена около 40 градусов

Кусок полиэтилена нужен, чтобы не обжигать пальцы и ничего не проплавить случайно. Теплообменник на баллоне держится отлично. Чтобы совсем избежать случайностей, сделал поверхности пластика и пластины матовыми (мелкой наждачной бумагой).

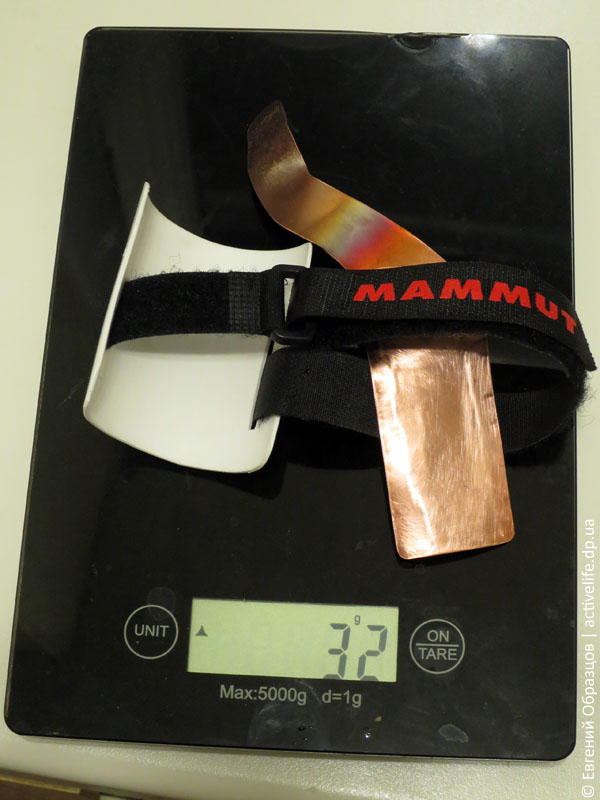

На всё про всё — 32 грамма. Хороший результат, я считаю

Что бы можно было улучшить: сделать при раскрое сторону меди у пламени чуть-чуть S-образной, чтобы она заворачивала «назад». Тогда будет чуть лучше сидеть на баллоне и касаться пламени. Степень нагрева пластины можно регулировать: больше/меньше поверхности пластины касается пламени — выше/ниже её температура. Думаю, если всунуть конец пластины в середину пламени, то можно будет топить газовым конденсатом из перезаправленных баллонов.

Если ветрозащиту из пивной банки носить под неопреновым чехлом, то медная пластина помещается внутрь между стенкой кастрюльки и горелкой (пластина толщиной 0.5 мм). Хомут и кусок пластика помещается внутри кастрюльки с запасом.

Моя статья о мультитопливной грелке.

6 ответов к “Теплообменник для обогрева баллона горелки”

а насколько эфективно баллон греет, интересно? там же контакт не сильно хороший получится.

Хорошо греет, я был удивлён. Хотел, конечно, научно — взял мультиметр с термопарой. Но приладить не получилось, чтобы точно измерить температуру.

Через пять минут работы горелки слюна на пальце шипит если притронуться к пластине в верхней части баллона. В нижней — сухой рукой не притронешься, но ниже 100 градусов. Баллон у полиэтиленовой изоляции на ощупь тёплый. Температура ладони 28 градусов, человек чувствует градиент от 1 градуса, значит где выше 30 градусов, вряд ли 40 (был бы горячий на ощупь). Думаю, будет достаточно при любой температуре. На морозе пока не тестировал.

А если использовать ветрозащиту из металла/фольги?
Насколько я понимаю как раз из-за нагрева баллона производители запрещают ее использование с навинчивающимися горелками.
Широко представленный на алиэкспрессе вариант из титановой фольги весит меньше 50 грамм.

Зачем платить больше, если можно платить меньше? :) Тем более, из пивной банки легче. Хватит одной — Джетбойл гаснет, если верх закрыть по кругу без щелей. Вообще, ветрозащита плохо влияет на работу джетбойла — пламя неустойчивое, использую только если реально нужна.

Этот вариант вообще опасный — и горелку расплавить можно и обжечься. Но менее опасный, чем самодельные автоклавы :) Работает — ураган. Зимой на биваке при -12 я натопил три литра из снега без добавления воды, пока напарник закипятил литр жидкой воды на ковеевском Alpine pot, ветра не было, ветроэкран не использовал — только теплообменник.

Производитель бережёт себя от судебных исков, потому как с фанатизмом можно разного нехорошего наделать, например — плотно укрыть, погаснет, напустит газа со всеми вытекающими рисками.

Плавилась немного пластиковая часть джетбойла от близости к пламени и меди, а прокладочка — в порядке. Теплообменник — ураган на зимних восхождениях.

С тех пор сменил горелку на MSR виндбарнер, но этой штукенции мне там не хватает!
